Anschluss Kabel

[schraubernrw]


Hallo liebe Leute,

kann mir jemand sagen wo das Kabel angeschlossen wird?
Es ist eine Leitung von Sicherungen.

Ich denke entweder an den Anlasser Oder die Batterie.
Bzw. wie viel Kabel kommen an den Anlasser?


Danke euch Markus

[beno]

Ich denke Batterie-Masse, es müssen 2 Kabel am Masseanschluss sein.

[Thilo]

Sind bei mir auch 2x Masse

[schraubernrw]

An der Batterie habe ich Zwei! Einmal zum Anlasser und der andere Masse Moped!
Wie viel Masse Kabel sind am Anlasser dran!


Markus

[Thilo]

1x zum Anlasser, 1x Masse-Verteilung, Seitenständer usw..

[schraubernrw]

Merci!

Markus

[schraubernrw]

Hallo Thilo,

Anlasser dreht nicht! Es schaltet auch kein Relais!

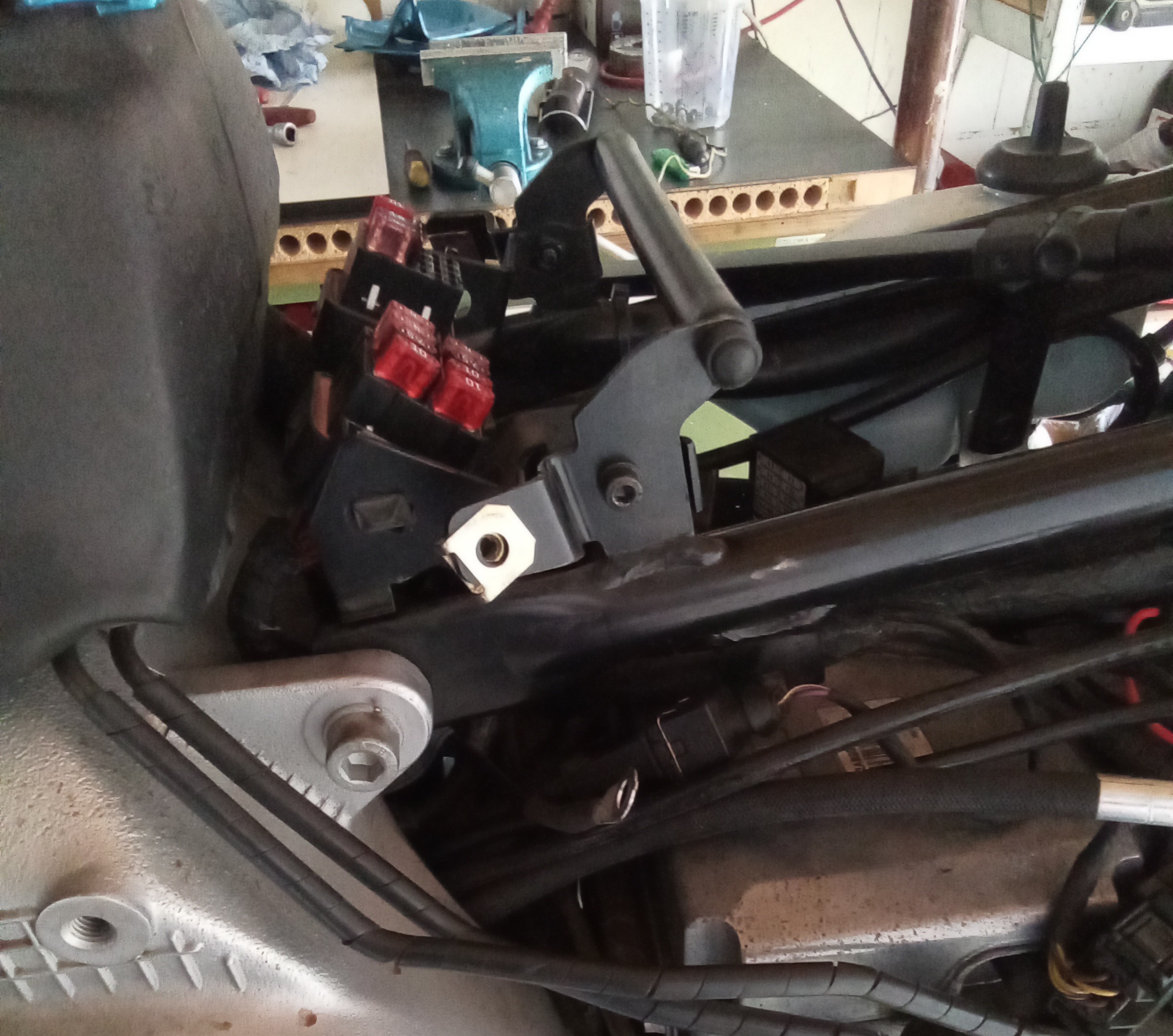

Wärst Du so nett mir Bilder von der Relais Box unterm Tank zu schicken.

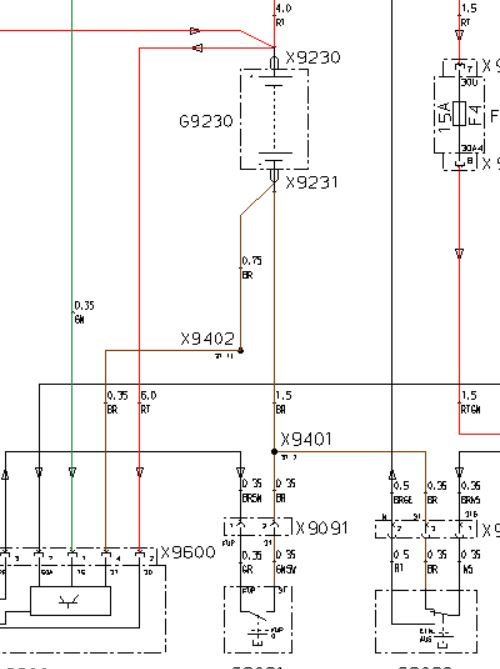

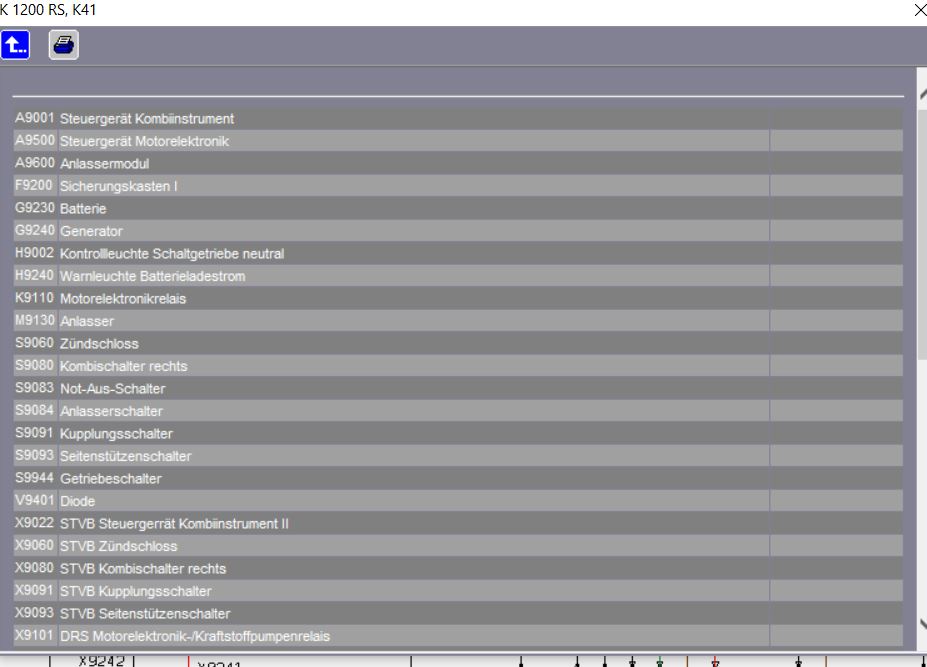

Und einen Stromlaufplan vom Startknopf bis zum Anlasser, dann kann ich mal Messen!

Dank dir im voraus Markus

[Thilo]

Ich würde die Masseverbindung zum Anlasser prüfen. Ich gehe mal davon aus, dass du die fragwürdige zweite Leitung an der Batt. angeschlossen hast.

[Thilo]

Das Anlasser-Relais im Bild 2 hat auch schon mal gezickt.

[schraubernrw]

Thilo Du bist der beste!

Fröhliches messen!

Markus

[Thilo]

Wer viel misst misst Misst

[schraubernrw]

Jawoll! Das sehe ich jeden Tag!

Bin vom Fach!

[schraubernrw]

Hallo Thilo,

Habe mich jetzt Mal mit der Schaltung vertraut gemacht, mit deinen sehr guten Infos.
Schluss endlich habe ich das sch.... Anlasser Relais geöffnet und siehe da alles verbrannt!
Um die Sache für mich wirklich zu beenden bitte Ich dich mir, wenn möglich, einen Kabel Plan zu schicken weil da noch Zwei Drei Sachen sind die mir nicht wirklich klar sind.

Ich hoffe Ich strapaziere dich nicht zu viel!

Markus

[Thilo]

Schau dir mal den Beitrag " Anlasserrelais" an. Das ist bei deinem Relais vermutlich die selbe Ursache

[schraubernrw]

Ich brauche einen Plan wie du in Thread #5 als Datei an gehangen hast!
Wo ich die Kabelfarben sehen kann.

Wäre sehr nett wenn du mir die Pläne zu verfügung stellen könntest!

Gruß aus Aachen Markus

[Thilo]

Kommst du damit weiter?

[schraubernrw]

Das ist ganz gut!
Danke dir vielmals.

Markus

Ich sag bescheid wenn ich was gefunden habe....

[Thilo]

Was suchst du eigentlich?

[schraubernrw]

Ich suche den Fehler der das Anlasser Relais geschrottet hat!

[joerg58kr]

Unterspannung

[Thilo]

Unterspannung

[joerg58kr]

Übrigens die Stomlaufpläne für die K12RS gibt es im historischen Archiv von BMW zum Download

Aber wer viel misst, misst Mist oder wie das heißt

[Thilo]

[schraubernrw]

Es ist soweit !

Folgende Situation ist nun eingetreten!
Es funktioniert nicht: Abblendlicht, Fernlicht, Blinker und natürlich der Startknopf!

Werde heute mal weiter suchen aber ich habe da so ein Gefühl....!
Was denkt Ihr!?

Markus

[Thilo]

Masseanschluß im Lampenhaus vergammelt?
Würde ich überprüfen. Gabs schon öfters.
